陶瓷电容是影响电压稳压器节造回路不变性与供电网路(PDN)阻抗的重要成分
，因而对于电路机能阐扬沉要作用
。在使用这类电路进行设计时
，你必须在较宽的频率领域内提供优良的阻抗资料
。正确的丈量技术是实现精确丈量的关键
。本文会商藉由扩大向量网路分析仪(VNA)的领域
，若何有效利用两种单一的技术实现精确、宽频的频率丈量
。

陶瓷电容由于拥有高阻抗动态领域
，因而难以丈量其电容值
。较大迪脬电容和铝电解电容的动态领域较幼
，其电容值较容易丈量
。

就拿100nF陶瓷电容的丈量来说
。在1Hz时
，电容电抗(容抗)约1.6MΩ
。在串联谐振时
，等效串联电阻(ESR)的典型值约为10mΩ
。在宽频率领域内精确地丈量这种电容时
，动态领域(最低频率时的容性阻抗与低阻抗时的ESR之比)至少必须达到164dB
。有些工程师可能会以为
，丈量低至1Hz的电容值太幼了
，由于即便是德科技(Keysight Technologies)的E5061B网路分析仪也仅能丈量低至5Hz的电容阻抗
。本文会商的技术能够将丈量扩大到1Hz、动态领域可达164dB
。从10Hz起头扫描能将动态领域降低到144dB；但在每个阻抗极限增长10dB的杂讯余量
，能够让你顿时回到所要求的164dB领域
。

选择正确的仪器

除了专门的阻抗分析仪表
，很少有仪器可能增援如此大的动态领域
。若是丈量这些元件是你的重要工作
，而你又没有任何预算限度
，那么使用专门的高机能阻抗分析仪可能是个很好的选择；不然这个规划可能并不现实
。那么
，向量网路分析仪则是下一个最佳选择
。向量网路分析仪能够丈量阻抗
，并显示电容、电赣注实数、虚数与量级等
。

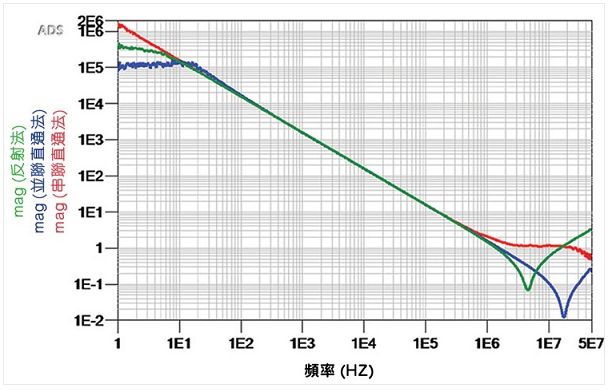

向量网路分析仪天生就能够使用三种分歧的技术丈量阻抗
。这三种技术都是以散射参数(S参数)为基础
。表1列出了这三种步骤以及从S参数到阻抗的变换
。值得庆幸的是
，这些阻抗变换通常内建于向量网路分析仪中
，因而无需进行任何推算
。

选择正确的仪器

除了专门的阻抗分析仪表
，很少有仪器可能增援如此大的动态领域
。若是丈量这些元件是你的重要工作
，而你又没有任何预算限度
，那么使用专门的高机能阻抗分析仪可能是个很好的选择；不然这个规划可能并不现实
。那么
，向量网路分析仪则是下一个最佳选择
。向量网路分析仪能够丈量阻抗
，并显示电容、电赣注实数、虚数与量级等
。

向量网路分析仪天生就能够使用三种分歧的技术丈量阻抗
。这三种技术都是以散射参数(S参数)为基础
。表1列出了这三种步骤以及从S参数到阻抗的变换
。值得庆幸的是
，这些阻抗变换通常内建于向量网路分析仪中
，因而无需进行任何推算
。
