一、各类金属资料在空气炉中加热淬火保温的369法令

1.碳素钢和低合金钢(45#、T7、T8等)

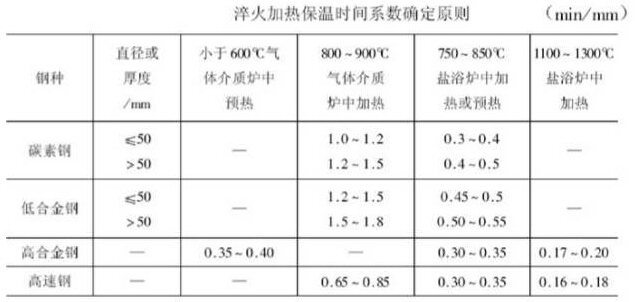

传统的碳素钢淬火加热功夫的推算公式：T=K?αD

式中，T——加热功夫min；

K——反映装炉情况的建改系数，通常在1.0～1.3领域内选；

α——加热系数，通常在0.7～0.8min／mm；

D——工件有效厚度。

在现实出产中，通常也凭据经验和工件有效厚度(mm)来推算保温功夫。例如某45#钢工件的有效厚度为60mm，在空气炉中加热淬火保温功夫约莫是炉温到温后再保温60min，即工件的每1mm有效厚度加热1min，这是对于单件加热。对于大批量出产，一炉装入好多工件，就只有凭据现实经验耽搁保温功夫或通过窥视孔，观察工件透烧后再保温肯定的功夫。经验证明，若是依照369法令，对于碳素钢，保温功夫仅需原传统保温功夫的30％即可。例如，对于选取箱式炉加热60mm直径的45钢工件，其保温功夫公需60min×30％=20min。

2.合金结构钢(40Cr、40MnB、35CrMo)

由于合金结构钢中增长了一些合金元素，在加热保温过程中为使碳化物均匀化必要肯定的功夫。凭据369法令，合金结构钢加热的保温功夫可所以原来传统保温功夫的60％。例如用传统的公式推算的40Cr的保温时问若是为100min，凭据369法令，新的保温时问为：100min×60％=60min。

3.高合金工具钢(9SiCr、CrWMn、Crl2MoV、W6、W8等)

对于这些合金元素含量较高的钢种，合金碳化物较多，因而必要较长的保温功夫，使其均匀化。369法令的保温功夫是原来传统保温功夫的90％。

4.特殊机能钢（不锈钢、耐热钢、耐磨钢等)

这些钢种的369法令可依照合金工具钢的公式推算。即以传统公式推算的加热保温功夫×90％作为保温功夫。

5.预热淬火

对于大型工件（有效直径≥1m）调质处置的预热保温时问的369法令为

即 T1=3D

T2＝6D

T3=9D

式中：T1为第一次预热功夫/h；T2为第二次预热功夫/h；T3为最终保温功夫/h；D为工件有效厚度/m。

对于直径φ475～1030mm的大型锻件，淬火加热时应该有一次或二次预热保温，并且阶梯加热时，最大温差呈此刻400～560℃和800～850℃，在这两个温度领域内的保温功夫也合用预热淬火的369法令。现实出产证明，对于空气炉加热的中幼零件(有效尺寸≤500mm)，预热和加热时的保温功夫也可按369法令推算。
