背板作为晶硅太阳能组件的关键部件，对组件的安全性、使用寿命和降低功率衰减起着至关沉要的作用
。GA黄金甲科技（www.nexteck.com ,nexteck@nexteck.com）提供优质的晶体硅太阳能元件、非晶硅薄膜太阳能元件以及CIGS薄膜太阳能元件
。要达到；さ绯仄闹髡，背板必须具备优良的机械强杜纂韧性、耐候性、绝缘、水汽阻隔、耐化学侵蚀等各类平衡的机能
。背板依照资料类别可分为含氟背板和非氟背板两大类，背板资料选择使用含氟薄膜、含氟涂层业内已有共识，目前只有含氟资料经过持久户表实证，含氟背板的市场占有率超过90%
。随着光伏平价上网脚步的日益邻近，产业链各个环节都有着降本提效的巨大压力，作为太阳能组件最沉要的封装资料光伏背板亦是如此
。GA黄金甲科技（www.nexteck.com，400 882 8982）致力于太阳能光伏供给多年，我们与国内很多驰名太阳能光伏组件出产厂家成立了持久合作关系，持久供给硅基板，钛基板，不锈钢基板，光伏电池？，导电银浆等
。为了进一步降低背板成本，部吩祗业尝试使用PET资料来代替氟膜或氟涂层作为背板的最表层，省去氟膜或氟涂层成本，从而售价更低
。但无氟；さ腜ET背板还能满足组件机能要求吗？

一、PET背板结构及变动

目前PET背板重要有以下图1两种结构，第一种为三层结构，顺次为强化PET（50um）、通常PET(150um)以及E膜粘接层，层与层之间使用胶黏剂粘接，必要两次复合工艺造得
。为进一步投合客户降本需要，只能萦绕PET做文章，A/B结构的PET便生长而生，A/B结构的PET与通常PET的分歧之处在于其自身拥有较为清澈的两层结构，通常A/B结构的PET总厚度在160um左右，表侧较薄的耐UV层占总厚度的10%，内层为通常PET，通过共挤形成A/B结构，PET内侧再复合上E膜或PO膜粘接层变形成了两层结构的PET背板，其较三层结构PET背板工艺更单一且更薄，售价因而更低
。且其总厚度显著减薄，尤其是耐UV层PET厚度大幅减薄，靠得住性同样也会大幅降低
。

图1：分歧PET结构背板

二、PET的老化机理

PET作为一种高分子资料，自身结构决定了其容易产生水解、紫表光老化降解、热老化降解，内部结构阐发为分子链氧化、断裂，分子量降低，用在背板最表层则容易出现表表发黄、粉化、脆化甚至开裂
。为了改善其耐候性，通常会在最表层PET中参与钛白粉类无机颜料反对紫表线侵入，但在户表使用过程中，由于光和水的共同作用，PET表表容易粉化、发白，析出钛白粉，造成PET结构背板机能降落
。

PET的湿热老化

从PET受湿热老化的失效机理分析，PET在高温高湿的前提下极度容易水解，H2O分子攻击酯键，如图2所示，使其酯键产生水解断裂，天生带羧基的低聚物，羧基同时又会推进水解反映的进一步进行
。PET抗水解的步骤为将聚合度提高，分子量加大，分子量散布降低，结晶度适当提高
。随着技术的不休进取，目前通过此种步骤出产的PET耐水解等级较高，PCT48h后无脆化景象，有些甚至能做到PCT60h以上
。

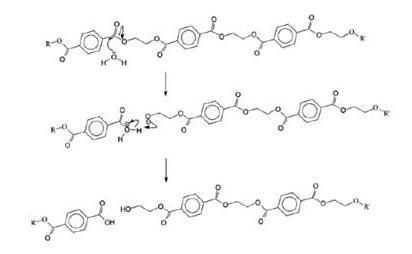

图2:PET水解反映

PET背板的紫表老化

从PET受紫表老化的失效机理分析，PET的紫表老化反映分为光解反映和光氧化反映，在光解反映中，PET经自由基沉排反映，大分子主链产生断裂，并产生CO和CO2气体等副产品，资料PET的力学机能产生变动，如拉伸强度和断裂伸长率，如图3所示；在光氧化反映中，PET的芳环上产生氢过氧化基团，并进一步天生一酚羟基或二酚羟基衍生物，PET的发黄也重要是由这些荧光产品引起的，如图4所示
。

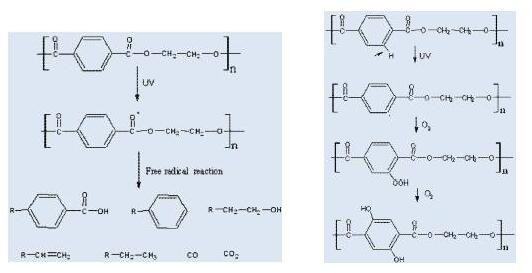

图3：PET光解反映                         图4：PET光氧反映

加强PET耐紫表机能的步骤如参与耐紫表配方，蕴含紫表吸收剂、紫表不变剂及抗氧剂，三者协同作用
。钛白粉的参与，能散射和吸收部门紫表线；钛白粉与不变系统的相容性差，两者相互反映，容易降低光不变剂的作用
。向界面分子转移、热斑高温下蒸发升华、雨水冲刷、紫表老化、湿热老化、热氧老化、霉菌传染等，助剂亏损速度随环境恶劣水平而变动、助剂随着PET表表的粉化逐步亏损
。

（文章主体起源于OFweek中国高科技门户）

想相识更多的内容，请扫二维码
