溅射靶材行业发展已经走过几十年的过程，每个国度都十吩祺沉溅射靶材市场的发展以及有关技术的提高，溅射靶材对半导体行业影响极度深远，好多高科技产品的研发都必要溅射靶材产品进行辅助研发，这样能力够研发出高质量的产品
。那么目前溅射靶材行业发展拥有哪些特点呢，下面我们进行分析如下：

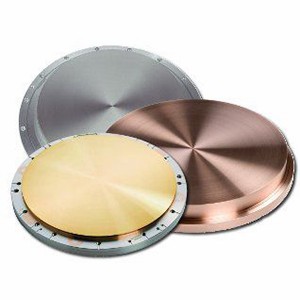

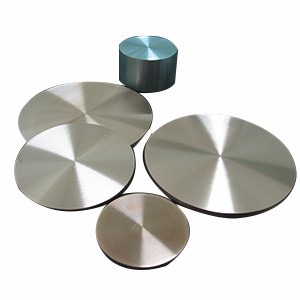

一、 溅射靶材产品多样，技术壁垒深

半导体晶圆造作中成膜步骤重要蕴含物理气相沉积（PVD）和化学气相沉积（CVD）
。溅射镀膜法属于PVD的一种，其作用道理是辉光放电过程：在真空搁置室内设计正负两极，通入压强为0.1Pa~10Pa的氩气（Ar），在表加高电压前提下，实现节点区域Ar的击穿，形成气体离子，此时带电荷的气体离子在正负极间电场作用下实现迁徙，带正电荷离子加快向负极撞击，从而导致负极表表金属原子获得能量溢出，此过程称为物质的溅射，溢出的金属原子在所需基底上形成均匀的薄膜，半导体的造备过程初期就是利用此类溅射实现晶圆电极的造备
。

后期，在此基础上，引入了与电场方向正交的磁场，磁场作用是使得Ar+溅射后产生的二次电子在洛伦兹力的作用下实现圆形轨迹活动，从而提高了二次电子与Ar分子接触的概率，形成更多Ar+而加强辉光放电效应，此类技术由于引入磁场，因而被称之为磁控溅射
。 在磁控溅射过程中，为保障溅射成效均匀，靶极资料通常以匀速旋转，由此可见此类技术靶极资料作为薄膜的资料源，属于耗材
。同时，为获得高纯薄膜，对靶极资料纯度的要求通常较高，金属资料纯度达到99.99%以上
。

二、半导体溅射靶材行业市场空间广

凭据统计，2015 年全球半导体资料销售额为435 亿美元，其中晶圆造作资料销售额为242 亿美元，封装资料为193 亿美元
。在晶圆造作资猜中，溅射靶材约占芯片造作资料市场的2.6%
。在封装测试资猜中，溅射靶材约占封装测试资料市场的2.7%
。从2011-2015年，世界半导体用靶极溅射资料市场从10.1亿美元，增长至11.4亿美元，复合增长率为3.1%
。

2016年全球半导体资料市场销售额达到443亿美元，同比增长2.4%，其中晶圆造作过程中涉及半导体资料市场份额达到247亿美元，同比增长3.1%，封装测试过程涉及半导体资料达到196亿美元，同比增长1.4%
。受半导体行业整体增长驱动，靶极溅射资料市场持续增长，而在2017年，全球集成电路用溅射靶材量达到13.4亿美元，其中晶圆造作用溅射靶材市场达到7.3亿美元，封装测试用溅射靶材达到6.1亿美元
。中国集成电路用溅射靶材市场规模为11.6亿元，半导体用溅射靶材市场规模突破14 亿元
。
